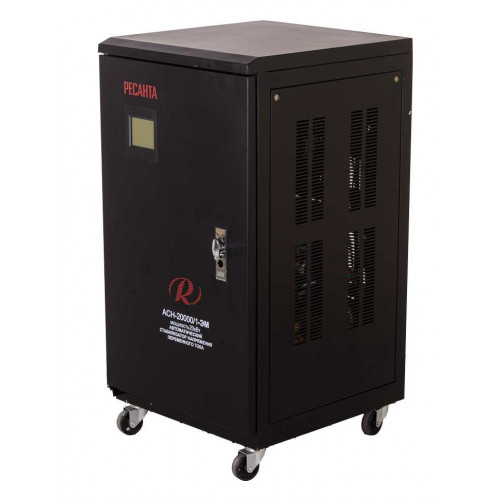

Однофазный стабилизатор напряжения электромеханического типа Ресанта ACH-20000/1-ЭМ

  • Производитель: РЕСАНТА
  • Артикул: 63/3/2
  • Модель: ACH-20000/1-ЭМ
  • Гарантия: 1 год
Есть в наличии
  • Однофазный стабилизатор напряжения электромеханического типа Ресанта ACH-20000/1-ЭМ
  • Однофазный стабилизатор напряжения электромеханического типа Ресанта ACH-20000/1-ЭМ
42690р.
  • Нашли дешевле? Получите скидку!

Описание

Однофазный стабилизатор напряжения электромеханического типа Ресанта ACH-20000/1-ЭМ обеспечивает эффективное электропитание любой техники, защищая от возможных повреждений и сбоев. Данная модель разработана для защиты устройств от аварийных скачков электроэнергии в пределах небольших жилых помещений и производственных комплексов. Прибор реализует уверенную работу различных устройств в условиях нестабильного по значению напряжения.

Особенности модели:

  • Вольтметр и амперметр аналогового  для контроля параметров выходного тока;
  • Наличие индикаторных ламп напряжения питающей сети; Неискаженная форма выходного сигнала;
  • Напольное размещение;
  • Укомплектован колесами для установки и транспортировки;
  • Наличие систем боковых вентиляционных отверстий для поддержания оптимальной температуры рабочего механизма;
  • Использование электромеханической рабочей схемы.

Принцип работы

На трансформаторе данного стабилизатора установлен электродвигатель, который перемещает щётку с графитовым наконечником по виткам катушки в момент изменения входного напряжения. Двигатель имеет чётко заданную скорость, за счёт этого время регулировки в данном стабилизаторе составляет 10 В/сек. Высокая точность выходного напряжения достигается за счёт того, что щётка считывает информацию с каждого витка (1 виток ориентировочно равен 1 вольту), погрешность составляет всего 2%, то есть 4,4 В. Такой стабилизатор стоит устанавливать в места где входное напряжение пониженное или повышенное, но без частых колебаний.

Общие сервисные функции стабилизатора

  • Регулировка выходного напряжения в широком диапазоне, с высокой точностью без искажения формы сигнала.
  • Широкий диапазон входных напряжений 140-260 В.
  • Высокая точность стабилизации – 2 %.
  • Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
  • Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
  • Автоматическое отключение нагрузки при коротком замыкании.
  • Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
  • Индикация режимов работы.

Стабилизатор Ресанта ACH-30000/1-ЭМ имеет мощность 30 кВт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 140-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 15 кВт.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.

При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Описание индикаторов дисплея

Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



  1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
  2. Работа - индикатор активен постоянно при включенном устройстве.
  3. Защита - индикатор активен при срабатывании одной из защит.
  4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
  5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
  6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
  7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
  8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
  9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
  10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
  11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
  12. Входное напряжение - отображает входное напряжение.
  13. Выходное напряжение - отображает выходное напряжение.

Характеристики

Вес в упаковке, кг 79
Вес, кг 76
Время регулирования, В/с 40
Высоковольтная защита, В 260±5
Габаритные размеры, Д×Ш×В, мм 750х390х430
Габариты упакованного товара, мм 760х400х440
Диапазон входного напряжения, В 140-260
Искажение синусоиды отсутствует
Класс защиты IP 20 (негерметизирован)
КПД, при нагрузке 80% не менее 97
Номинальная величина входного напряжения, В 220
Номинальная мощность при Uвх≥190 В, кВт 20
Относительная влажность воздуха, не более, % 80
Охлаждение естественное
Рабочая температура окружающей среды, оС 0-45
Рабочая частота, Гц 50 / 60
Точность поддержания выходного напряжения, % 2

Комплект поставки

Однофазный стабилизатор напряжения электромеханического типа ACH-20000/1-ЭМ - 1 шт.
Инструкция по эксплуатации - 1 шт.

Документация

Инструкция по эксплуатации: Ресанта ACH-20000/1-ЭМ
