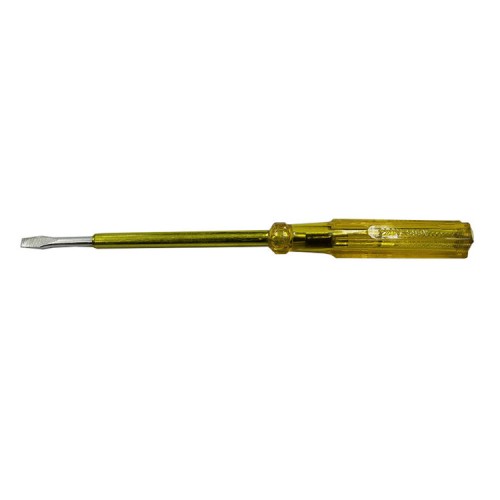

Отвертка-индикатор Ресанта (220 мм) 6875-304 В

Отвертка-индикатор Ресанта (220 мм) 6875-304 В относится к самым простым и распространенным устройствам для безопасного определения наличия электрического тока в электрических сетях с напряжением 220В. Индикатор выполнен в виде отвертки с длинным заизолированным стержнем. Только жало отвертки освобождено от изоляции. Индикатором служит неоновая лампа. Принцип действия индикатора очень прост. Для проверки наличия напряжения в сети, необходимо коснуться жалом отвертки-индикатора оголенного проводника и рукой коснуться контакта, расположенного на рукоятке отвертки. Электрический ток проходит по жалу отвертки, проходит через резистор номиналом не менее 0,5 мОм, понижающий ток до безопасного уровня и доходит до одного из контактов неоновой лампочки.

Второй контакт лампочки замыкается пользователем через контакт на рукоятке отвертки. Так как сопротивление тела человека и его емкость являются элементами цепи неоновой лампочки, то лампа загорится, при условии, что в сети присутствует напряжение. Лампа не загорится, пока пользователь не коснется контакта на рукоятке индикатора. Отрицательным моментом индикатора этой модели является относительно высокий порог срабатывания по напряжению – более 60 В, поэтому этот индикатор подходит только для определения наличия фазы и напряжения, а так же индикатором можно пользоваться как простой отверткой при проведении электромонтажных работ. Жало отвертки выполнено в форме плоского шлица. Этот индикатор не определит обрыв электрической цепи.
