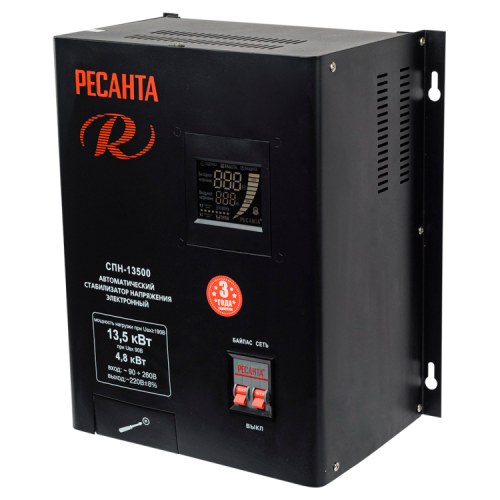

Однофазный цифровой стабилизатор пониженного напряжения Ресанта СПН-13500

Однофазный цифровой стабилизатор пониженного напряжения Ресанта СПН-13500 предназначен для автоматического поддержания напряжения, обеспечивает эффективное электропитание любой техники, защищая от возможных повреждений и сбоев. Модель разработана для защиты техники от аварийных перебоев электроэнергии, для работы в домашних условиях, в загородном доме, в офисе и небольших промышленных комплексах. Прибор реализует уверенную производительность бытовых устройств в условиях нестабильного напряжения.

Особенности модели:

• Регулирование выходного напряжения; Высокая скорость производительности;
• Установленный вольтметр контролирует выходное напряжение;
• Автоматическое отключение нагрузки в условиях выхода за диапазон выходного напряжения и при коротком замыкании;
• Возможность настенного монтажа;
• Незначительные габаритные размеры для удобного и быстрого расположения в любом месте;

В область применения входят системы освещения, блоки управления систем обогрева и водоснабжения, бытовое оборудование, изделия с электродвигателями и др.

Принцип работы

Регулировка напряжения происходит за счет переключения обмоток на трансформаторе при помощи реле. Поэтому данный вид стабилизаторов называется "релейный". Осуществляется ступенчатая регулировка. При ступенчатой регулировке точность выходного напряжения возрастает до 8%, это 17,6 В, что вполне безопасно для всех бытовых приборов, по ГОСТ допустимо 10%. Но за счет этого сокращается время регулировки, оно минимально и составляет менее 15 миллисекунд, то есть менее 1 секунды! Такой стабилизатор стоит устанавливать в места где входное напряжение постоянно изменяется.

Общие сервисные функции стабилизатора

• Регулировка выходного напряжения в широком диапазоне, дискретным способом без искажения формы сигнала.
• Широкий диапазон входных напряжений 90-260 В.
• Высокое быстродействие.
• Контроль над выходным напряжением с помощью встроенного в корпус вольтметра.
• Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
• Автоматическое отключение нагрузки при коротком замыкании.
• Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
• Индикация режимов работы.

Стабилизатор Ресанта CПH-13500 имеет мощность 13,5 кВт, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но суммарное потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 90-260 Вольт, но при понижении входного напряжения ниже 190 Вольт начинается потеря выходной мощности.

ВНИМАНИЕ! При минимальном входном напряжении 90 Вольт выходная мощность составит 4,8 кВт.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.

При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Описание индикаторов дисплея

Стабилизаторы напряжения, оборудованы LCD-дисплеями. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.

1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
2. Работа - индикатор активен постоянно при включенном устройстве.
3. Защита - индикатор активен при срабатывании одной из защит.
4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
12. Входное напряжение - отображает входное напряжение.
13. Выходное напряжение - отображает выходное напряжение.
