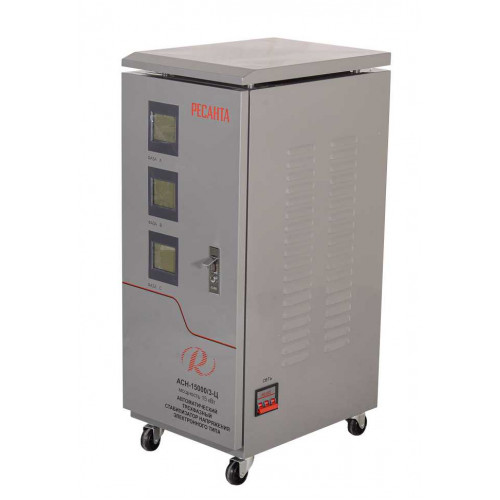

Трехфазный стабилизатор напряжения электронного типа Ресанта АСН-15000/3-Ц

  • Производитель: РЕСАНТА
  • Артикул: 63/4/17
  • Модель: АСН-15000/3-Ц
  • Гарантия: 1 год
Под заказ
  • Трехфазный стабилизатор напряжения электронного типа Ресанта АСН-15000/3-Ц
  • Трехфазный стабилизатор напряжения электронного типа Ресанта АСН-15000/3-Ц
  • Трехфазный стабилизатор напряжения электронного типа Ресанта АСН-15000/3-Ц
  • Трехфазный стабилизатор напряжения электронного типа Ресанта АСН-15000/3-Ц
34290р.
  • Нашли дешевле? Получите скидку!

Информацию по данному товару Вы можете уточнить по телефонам:

8 495 215-03-71
8 800 333-68-35

Описание

Трехфазный стабилизатор напряжения электронного типа Ресанта АСН-15000/3-Ц обеспечивает эффективное электропитание любой техники, защищая от возможных повреждений и сбоев. Данная модель разработана для защиты устройств от аварийных скачков электроэнергии в пределах небольших жилых помещений и производственных комплексов. Прибор реализует уверенную работу различных устройств в условиях нестабильного по значению напряжения.

Особенности модели:

  • Цифровой дисплей для быстрого контроля основных параметров; Отсутствует искажение синусоиды;
  • Предназначен для трехфазных сетей с напряжением 380В;
  • В наличии вентиляционные отверстия для предотвращения перегрева; Установлен  прочный корпус для защиты внутренних узлов от механических повреждений.

Принцип работы

Релейный стабилизатор осуществляет ступенчатую регулировку выходного напряжения. Трансформатор данного стабилизатора имеет четыре отвода, к которым подключены реле, при изменении входного напряжения измерительная плата анализирует напряжение и подает сигнал на нужное реле, тем самым добавляя или уменьшая напряжение на выходе трансформатора. Благодаря быстрому переключению реле стабилизатор имеет хорошее быстродействие, скорость отработки любого скачка напряжения 10-15 миллисекунд. Такой стабилизатор стоит устанавливать в места, где входное напряжение постоянно колеблется (скачет) или при больших перепадах входного напряжения.

Общие сервисные функции стабилизатора

  • Регулировка выходного напряжения в широком диапазоне, дискретным способом без искажения формы сигнала.
  • Широкий диапазон входных напряжений 240-430 В линейное, 140-260 В фазное.
  • Высокое быстродействие.
  • Контроль над выходным напряжением и суммарной подключенной мощностью с помощью встроенного в корпус дисплея.
  • Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
  • Автоматическое отключение нагрузки при коротком замыкании.
  • Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
  • Индикация режимов работы.

Стабилизатор Ресанта ACH-15000/3-Ц имеет суммарную мощность 15 кВт, по 5 кВт на фазу, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но общее потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 240-430 В линейное и 140-260 В фазное, но при понижении входного фазного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 7,5 кВт суммарно или по 2,5 кВт на каждую фазу.
Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования.


При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя.

Защита от перегрузки

  • При повышении суммарной подключенной мощности на 120% от номинала, выход отключается в течение 20 секунд.
  • При повышении суммарной подключенной мощности на 135% от номинала, выход отключается в течение 10 секунд.
  • При повышении суммарной подключенной мощности на 150% от номинала, выход отключается в течение 5 секунд.

Описание индикаторов дисплея

Трехфазные стабилизаторы напряжения оборудованы тремя LCD-дисплеями, каждый дисплей на одну фазу.
Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.



  1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
  2. Работа - индикатор активен постоянно при включенном устройстве.
  3. Защита - индикатор активен при срабатывании одной из защит.
  4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
  5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
  6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
  7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
  8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
  9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
  10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
  11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
  12. Входное напряжение - отображает входное напряжение.
  13. Выходное напряжение - отображает выходное напряжение.

Характеристики

Вес в упаковке, кг 42,9
Вес, кг 42,3
Время регулирования, мс менее 15
Высоковольтная защита, В 260±5
Габаритные размеры, Д×Ш×В, мм 700х330х330
Габариты упакованного товара, мм 710х340х340
Диапазон входного напряжения, В 240-450
Искажение синусоиды отсутствует
Класс защиты IP 20 (негерметизирован)
КПД, при нагрузке 80% не менее 97
Номинальная величина выходного напряжения, В 380±8%
Номинальная мощность при Uвх≥190 В, кВт 15
Относительная влажность воздуха, не более, % 80
Охлаждение принудительное воздушное
Рабочая температура окружающей среды, оС 0-45
Рабочая частота, Гц 50 / 60
Точность поддержания выходного напряжения, % 2

Комплект поставки

Трехфазный стабилизатор напряжения электронного типа АСН-15000/3-Ц - 1 шт.
Инструкция по эксплуатации - 1 шт.

Документация

Инструкция по эксплуатации: Ресанта АСН-15000/3-Ц
